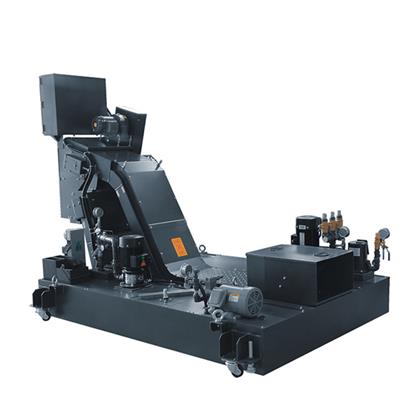

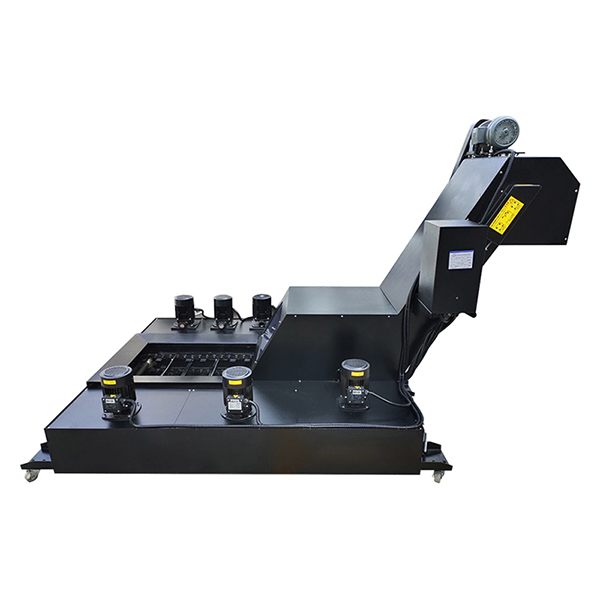

主要由壳体、电机、张紧装置、链板、刮条、刮板、过滤滚筒等组成；上层链板排屑器用于排出长屑或卷屑，下层刮板排屑机用于排出短屑、碎屑。
特点：
滚筒采用100目滤网进行设计，过滤精度高（可定制）；
使用逆洗泵自动清洗滚筒，可连续过滤；
在湿式加工过程中解决了普通链板式排屑机将粘附在链板上的碎屑带回内部的问题；
免维护、无耗材、能充分满足加工中心的冲屑，主轴内冷，刀具冷却的过滤需要；
结构紧凑占地面积小，集约化程度高。
主要技术参数
性能(下部过滤器)
40W 4P AC 220/380V
各部分尺寸
减速电机
40W 4P AC 220/380V
W
400\500\600\700\800
链条
C2050 节距31.75mm
H
600以上
输送速度
1.2m/min(50Hz),1.4m/min(60Hz)
L3
280以上
输送量
w=600 0.07m3/n
A
W+250以上
切屑要求
非磁性的细小切屑（不满30mm）
B
1075以上
过滤网
80 目(50ym) 200目(20卩m )
C
1450以上
过滤机流量（水溶性冷却液）
140L/min 210L/min 280L/min
40L/min 60L/min 80L/min
0.1MPal)以上 0.1MPal以上 0.1MPal)以_上
W=400 W=600 W=800
